第58号ebXMLとWebサービスによる次世代EDI(サマリー)~商流情報と物流情報のリアルタイム連携~(2004年6月25日発行)

執筆者 藤野 裕司
蝶理情報システム株式会社 EC事業推進部 スペシャリスト
    執筆者略歴 ▼
  • 経歴
    • 1979.03  同志社大学 工学部 化学工学科 卒業。
    • 1979.04  蝶理㈱入社、コンピューターネットワークサービス(株)出向。
    • 1984.07  蝶理情報システム㈱のコンピューターネットワークサービス㈱
      吸収合併により、蝶理情報システム㈱に出向。
    • 2001.04  蝶理㈱より蝶理情報システム㈱に転籍。
      現在に至る
    主要業務
    • EC/EDI事業の立ち上げ
    • EC/EDIコンサルティング
    • EC/EDIの研究・普及啓蒙
    公的活動
    • ○通産省機械情報産業局電子政策課情報政策企画室 関連委員
    • 1999.08 インターネットEDIに関する法的問題検討委員会
    • ○日本情報処理開発協会 産業情報化推進センター(JIPDEC/CII)関連委員
    • 1991.10 CIIシンタックスルール開発委員就任。
    • 1992.08 CIIシンタックスルール検討委員就任(解上記委員)。
    • 1995.10 交換フォーマット検討委員就任。
      (UN/EDIFACT、CIIシンタックスルールのJIS化作業を実施)
    • 1996.12  G手順検討委員就任。
      (全銀TCP/IP手順をベースに拡張仕様を開発)
    • 日本情報処理開発協会 電子商取引推進センター(ECOM) 関連委員
      2000.08 CII/XML技術委員就任。
      2002.09 ebXML相互接続SWG参加。
    • ○住宅産業情報センター IT関連委員(研究員委嘱を受ける)
      2002.10 住宅産業におけるIT活用・IT情報サービス実態調査研究委員会
      2003.10 住宅産業高度情報化調査研究
      XML技術活用委員会
      住宅産業ebXML標準化タスクWG
    論文・著書
    • 1994.10 H06 コンピュータレポート誌 10月号~12月号連載。
      -EDIの時代的側面 <EDIの歴史的検証>-
    • 1995.05 H07 日経コンピュータ誌 5.29号。
      -EDI(電子データ交換)オープンな情報交換で企業間連携を実現
    • 1997.02. H09 日経コンピュータ誌 2.3号。
      -日本のEDIはTCP/IPベースに <EDI最新動向>-
    • 1997.11 H08 DataCommunication誌 11.3号 11.10号連載。
      -急速に普及が始まる“全銀TCP/IP手順[拡張仕様]”-
    • 1998.04. H10 「繊維ニュース」4月7日号。
      -繊維流通革命と繊維取引-
    • 1998.05. H10  企業経営協会発行 「経営実務」6月号。
      -最新日本型EDI事情-
    • 1998.08. H10  日工テクノリサーチ発行 「月刊流通ネットワーク」9月号。
      -物流EDI特集- 物流EDI活用事例
      プラネット・プラネット物流の共同物流システムと次期ネットワーク構想
    • 1998.09. H10  ビジネスコミュニケーション社発行
      「ビジネスコミュニケーション」10月号、11月号 連載
      -全銀TCP/IP手順[拡張仕様](拡張Z手順)によるEDIと
      社内ファイル転送の統合-
    • 1999.03. H11  流通科学大学発行 「流通科学」 21号(3月刊行)
      日本における企業間電子商取引(EDI)
      -EDIがビジネスに与える影響とEDIシステムの将来-
    • 2000.07. H12  浅田孝幸、中川優 編著  (共著)
      「IT経営の理論と実際」東京経済情報出版
      第4章 歴史的背景から見た日本型EDIと欧米型EDI
    講演
    • 外部からの依頼による講演活動、のべ48回。
    • その他、小規模の説明会も多数実施。
    所属学会
    • 経営情報学会

目次

はじめに

  1980年に「JCA手順」という日本初のEDIプロトコルが生まれて以来、日本のEDIは世界とは異なる発展を続け、独特の体系を作り上げてきた。それは世界に誇るべき機能を持ちながらも、世界とは相容れない方法として今もなお広く使われ続けている。
  しかし、20年以上前に作られたこの規格は、インターネット時代においてふさわしい規格とは言えなくなってきた。ここは最新の世界標準に目を向けるべきであろう。ただし、新しければいいのかというと決してそうではない。これまでの膨大な歴史的EDI資産を簡単に捨てることはできないからだ。
  そこで本稿では、EDIに関わる最新技術を従来の日本型EDIに照らし合わせ、より柔軟な次世代EDIを実現する方法を提案してみたい。ただ、紙面の関係上多くを語ることができないため、ここは「サマリー」ということにして、詳細は別途発表するようにしたい。そこには、本稿で書ききれなかった、
・現行技術と次世代技術の違い
・XMLのビジネスレベルから見たメリット
・リアルタイム連携が必要なわけ
・EDIを取引のトレーサビリティという視点で見ると
・システム構築上の考慮点
・実施・運用・普及時の検討事項
・次世代への移行の段階
・想定できる利用例
等を含めたいと思う。
  よって、ここではあるべき姿を中心に、これまでなかなか実現できなかった「商流情報と物流情報のリアルタイム連携」という視点から次世代EDIをかいまみてみたい。

1.次世代EDIとは

■ これまでのEDIは「企業間対向1対1のデータ交換」 ■
  現在のEDIは、企業もしくは事業所に1つ設置されたEDIサーバに対外的なデータを集め、そこから他企業のEDIサーバに向けて1対1の企業間データ交換を行なっている。ここでいうEDIサーバとは、メインフレームやオープン系フロントエンドサーバに搭載されたデータ交換システムをいう。昔のように、アプリケーションがメインフレーム集中ならこの方式で問題はなかった。 [図1]

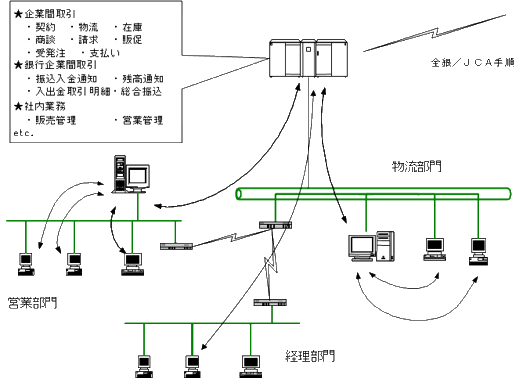

図1 メインフレーム集中型業務システム

  しかし、今はオープン系サーバを含めてアプリケーションが分散している。複数のサーバに業務がまたがり処理することも少なくない。また、求める情報が異なるサーバに分散して存在することもよくある話。[図2]

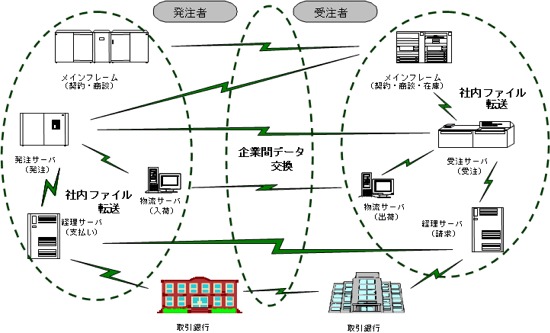

図2 オープン系分散型業務システム

  そうなると、企業間で交換するデータを作るのに、複数のサーバに存在するアプリケーションが連携する必要が出てくる。つまり、EDIを行なうためには異なるサーバの業務を連携させてデータを管理する必要があるのだ。

■次世代EDIでは「企業間を含めた複数サーバ間リアルタイム連携」が必要■
  このように、現行EDIであっても複数サーバのデータを連携させる必要が出てきている。そこで、次世代EDIがどのような形で発展していくかを考えてみたい。先進的な企業や業界でこの動きはすでに始まっており、 「現行技術で実現する企業間のリアルタイムEDI」がその走りである。従来のEDIはバッチ型ファイル転送であったが、この部分がリアルタイムにつながることになる。
  では、次世代EDIでいう「リアルタイム連携」とはどのようなものか。ここで、その定義を「共通・安価なネットワークインフラとなったインターネットならびに標準的な手法を用いて、任意の企業に自在にデータ授受の連絡および照会ができるリアルタイム処理も可能なEDI」としてみたい。あえて「リアルタイム処理も可能な」としたのは、リアルタイムだけがよいのではなく、リアルタイム処理の必要がない場合や大量データ・大量処理のように従来型のファイル転送処理の方が都合がよい場合もあるからだ。また、すべての企業が一斉にリアルタイム処理に切り替えられるわけでもなく、柔軟な方式を維持することが次世代への有効な移行手段と考えるからである。

■ キーワードは「インターネット」と「標準化された手法」 ■
  ここで最も重要なのは「インターネットならびに標準化された手法を用いる」点であることを強調しておきたい。その結論として筆者が提案する次世代EDIの条件は、
・散在するサーバのアプリケーションが、リアルタイムかつシームレス
に連携できること。
・セキュリティが十分確保できること。
・国際標準に準拠し、システム開発を容易にするツール群が豊富である
こと。
等が挙げられる。
  しかし、今始まりつつあるリアルタイム型EDIは、個別企業の独自方式もしくはVANセンター経由のクローズなシステムである。これではシームレスにも国際標準準拠にもならない。そこでその条件に見合った形態を考えると、「ebXMLとWebサービスによる商流情報と物流情報のリアルタイム連携」に行き着くのだ。

2.リアルタイム連携を実現するインフラ
~ebXMLとWebサービス~

■ 企業間はebXML、社内はWebサービスで連携 ■
  では、そのebXMLとWebサービスをもう少し深く探ってみたい。インターネットが高速かつ安価に利用できるようになった今、これを支える技術も普及し安定しつつある。
  その流れの中、ebXMLはWebサービスの拡張機能という位置づけのもとに、国際的なEDI標準として策定が進んでいる。EDIに注目した取り決めを細かく規定しており、企業間接続では国内外を問わず標準化された利用が進むと思われる。アジア地域ではインプリメントが進んでおり、相互接続試験も頻繁に実施されている。また貿易分野では本番業務も始まっており国際EDIとして注目されている。国内では電子機器業界(JEITA)がebXMLをベースとした『企業間コラボレーションを実現する新EC標準(ECALGA)』を発表した。従来型EDI(EIAJ-EDI)の後継として注目されている。
  一方、Webサービスはインターネット上のアプリケーションを自在に連携できるような機能を提供している。マイクロソフトとIBMが中心となって提唱した標準規格で、現在米国を中心に企業内アプリケーションの連携を目的とした導入が始まっている。
  つまり、異なる企業間の接続は標準化されたebXMLで、社内のアプリケーションは自由度の高いWebサービスで連携するのが好ましい接続形態と考えられる。また、技術的に見てもXMLがベースであるため、互いに非常に相性がよくなっている。[図3][図4]

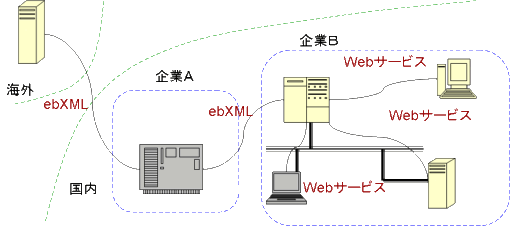

図3 企業間(国内・海外)はebXML 社内はWebサービスで連携

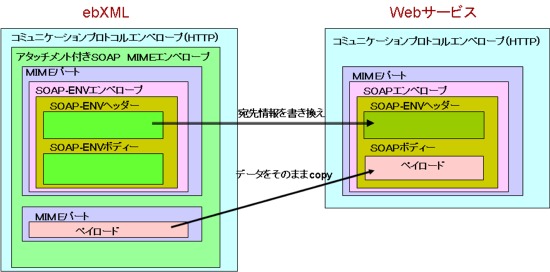

図4 ebXMLとWebサービスの技術的共通性

■ 次世代EDIの核となる技術 ■
  ここで参考のため、少し技術的説明を加えておきたい。とはいえ、本稿は技術解説が目的ではないため、WebサービスとebXMLの概要程度にとどめておく。
  ◎Webサービスとは
  ネットワーク(Web)上に存在する複数のサーバを相互に接続し、個々のアプリケーションが自在に連携した統合的なサービスを利用者に提供する機能。
サーバ間のシステムやアプリケーションを連携するため、情報をやり取りする方式やメッセージ、フォーマットなどが決められている。(SOAP、WSDL、UDDIなど)

SOAP(Simple Object Access Protocol)
・ XMLデータをシステム間でやり取りするための通信プロトコル。
・ 電子的な封筒で構成され、「送付先情報」「送り主が本人であることを証明す
る署名」などが含まれている。
・ XMLデータ(SOAPボディ)に送付先等の情報(SOAPヘッダー)を付
けて、電子封筒(SOAPエンベロープ)に入れて送る。
WSDL(Web Service Description Language)
・ Webサービスを記述するための、XMLをベースとした言語仕様。
・ それぞれのWebサービスがどのような機能を持つのか、それを利用するためには
どのような要求をすればいいのか、などを記述する方法が定義されている。
UDDI(Universal Description, Discovery and Integration)
・ インターネット上に存在するWebサービスの検索・照会システム。
・ 企業各社がインターネット上で提供しているWeb技術を応用したサービスに関す
る情報を集積し、業種や名称、機能、対象、詳細な技術仕様などで検索可能にす
る仕組み。

  ◎ebXML
  XML技術の標準化団体であるOASISとEDIの国際標準を策定するUN/CEFACTが共同で設立した団体とそこで定める電子商取引に関わる標準仕様。XMLベースのオープンなインフラストラクチャで、参加者すべてに相互運用性があり、セキュリティが保たれ、矛盾のない一貫した方法での電子ビジネスを目指す。データの構造は、SOAPをベースとしている。

■ メインフレームとはエミュレータを介して接続 ■
  ここまではオープン系システムであることを前提に話を進めてきた。しかし、メインフレームを忘れることはできない。一般にオープン系とメインフレームをネットワークで接続するのは難しい。というのは、オープン系のシステムは常にシステム間を対等につなぐことができるが、メインフレームは自分が親になり相手を子供としてしつなぐしか方法がないのだ。これを解消し接続する機能をエミュレータという。ここでも、メインフレーム系の通信プロトコルとWebサービスを仲介するエミュレータが必要となる。これを通すことにより、すべてのWebサービスは相手を意識することなく全く同じ条件で接続することができるようになる。[図5]

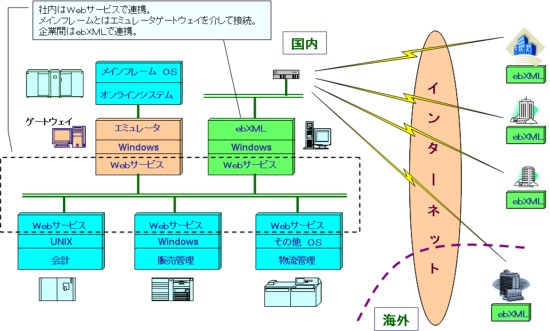

図5 エミュレータを経由したメインフレームとの連携

  このWebサービスは、各アプリケーションから受け取ったメッセージをWebサービス共通のメッセ-ジに置き換え相手に送り出す、もしくはその反対の流れを実現する機能である。

3.商流と物流をリアルタイムでつなぐ連携事例

■ 2次卸→1次卸→メーカへのリアルタイム発注 ■
  ではここで、ebXMLとWebサービスを使った商流情報と物流情報のリアルタイム連携を実現する業務を想定してみたい。あくまで仮想ではあるが、ツール類さえ整えば実現可能なシステムである。この例は、現在 ある大手1次卸が現行技術で実現している受発注のネットワークを、ebXMLとWebサービスを用いて物流情報と連携することを仮定して考えてみた。
  ここでは、以下のような業務の流れを考えてみたい。
  2次卸が取引のある1次卸に資材を発注する。1次卸に在庫があればその場で注文し、なければそこからメーカに発注をかける。あわせてそのサイトから運送状況や請求状況を確認する。[図6]

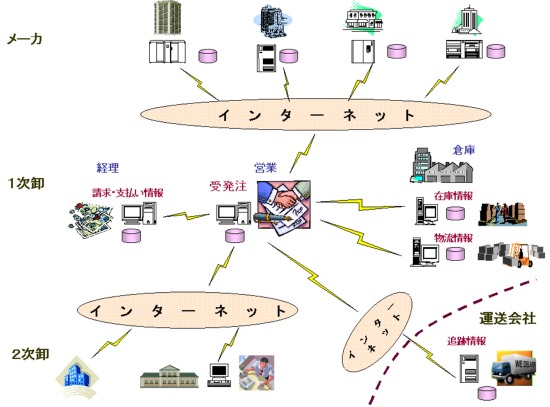

図6 商流情報と物流情報のリアルタイム連携 想定事例1

■ 2次卸から見た処理の流れ ■

2次卸が、1次卸に発注
・ 1次卸の発注サイトにログインする。
・ 1次卸の在庫を検索。
(発注サーバから在庫サーバに在庫状況をWebサービスで検索)
・ 商品がそろっていればその場で注文。
(Webサービスで、在庫を引き落とし物流サーバに出荷指示)
メーカの在庫を検索
・ 1次卸に在庫がなかった場合、メーカの在庫を検索。
(発注サーバからメーカ在庫サーバにebXMLで検索)
・ その在庫を確認しその場で注文。
(1次卸がメーカに対する発注と同時に2次卸が1次卸に対する発注も
成立する)
運送状況確認
・ 発注履歴から物流サーバを見に行き運送状況を確認。
(Webサービスで出荷状況を確認した上、ebXMLで運送会社の追跡状況を検索、
結果をWebサービスで発注サーバに反映)
請求・支払状況を確認
・ 発注履歴から請求サーバを見に行き請求情報と支払情報を確認。
(Webサービスで当月の購入状況、過去の支払状況を確認)

  これらはあくまで一例だが、ebXML、Webサービス機能があれば比較的簡単にこれらのシステムを構築することができるようになるだろう。

4.実現のための課題

  このように、理屈ではバラ色の世界を夢見ることができるが、実際にはまだまだ多くの課題が残っている。それらにも、自社の努力で解決できるものと社会の動きに左右されるものがある。

インターネット関連技術の標準化促進
・ebXMLもWebサービスもまだまだ完成された標準ではない。発展途上であるため、
そのバージョンが替われば互換性もなくシステムの連続的な発展性がなくなる
こともあり得る。
・似たような標準もいろいろ出てくるため、デファクトが決まらない。
インフラの整備
・ネットワーク環境は、この数年飛躍的向上を遂げている。しかし、ビジネスで
利用するためには、より安定・安心・安価なサービスが求められる。
セキュリティに対する認識とサービスの均質化
・セキュリティポリシーが企業ごとに異なり、複数の企業が関わる場合、同じレベ
ルでの合意が取りにくい。
・異なる認証局から取得した証明書の場合、互いに確認することができないことが
ある。このあたりの実運用レベルでの取り決めとサービスの提供を急ぐ必要が
ある。
パッケージ群の整備
・まだパッケージが十分出揃っていない。パッケージベンダーも世の中の様子を見
ているレベルなので、十分機能が吟味された製品が出ていない。
ベンダーサービスの多様化
・パッケージベンダーは製品を提供するとサービスを終えるところが多く、実際の
ビジネスに即したインプリメントをサポートできない場合が多い。このあたりは
SIベンダーの役割に期待されるところが大きい。
・また、普及拡大に力を尽くすベンダーもまだ少なく、システムができあがっても
十分利用されない場合もある。ここはユーザ企業の意識改革も必要ではないか。
個々の企業の積極的取り組み
・技術の変遷が早く、なかなか自社の業務にうまく取り込むことができていない。
・システムベンダーとの信頼関係のもと、最新技術の有効な利用方法について積極
的研究を積み重ねていく必要がある。

  今気づく大きな点だけを述べてみたが、今後も新たな問題や課題が出てくるに違いない。それらを含めて、時代の流れとスピードに流されないよう、かつ負けないよう対応を進めていかなくてはならない。「拙速は危険」という判断もあるが、最近の動きを見ると「あまりに早い社会の変化についていけない企業が取り残されている」という現実を強く感じる。あたかも「PCがどんどん新しくなるので、買い控えをしているうちにPC文化に対応できなくなった」に等しいような気もする。ここは「拙速も重要な判断基準」といえるのではないだろうか。

おわりに

  XML関連技術は近年めざましい発展を遂げ、ようやく実運用レベルの話題として取り上げられるようになってきた。一方、旧来のEDIはシステム老朽化と環境変化が相まって非常に使いづらい状況になってきたと思われる。つまり、そろそろ次世代EDIを視野に入れないと国内・海外との円滑なる電子商取引が実現できなくなると言えなくもない。それを逆手に取ると、他社を出し抜くチャンスともいえるのではないか。本稿が、自社のEDIシステムを見直し、次の一手を考えるきっかけとなれば嬉しい限りである。

以上

【参考文献】
[1] 菅又久直・森田勝弘『ebXML技術解説』
ソフト・リサーチ・センター、2001年
[2] XML Consortium『Webサービス委員会議術解説書』
URL:http://www.xmlconsortium.org/websv/kaisetsu/
[3] 日本アイ・ビー・エム(株)jStarチーム
『最新Webサービスがわかる』 技術評論社、2002年



(C)2004 Hiroshi Fujino & Sakata Warehouse, Inc.
